為了快速而又經濟高效地對LED 驅動器進行NFC編程，英飛凌科技股份公司開發出了NFC-PWM 系列NLM0011和 NLM0010解決方案。大連條碼廠家了解到NFC編程是一項新興技術，旨在使用非接觸式NFC接口來取代勞動密集型“插入式電阻”電流設定方式。它通過在生產線中進行自動化編程，來提高運營效率，同時還為價值鏈帶來了巨大的靈活性。通過這種方法，減少了LED驅動器的類型，讓LED模塊的選擇變得更簡單，同時還可實現末端配置。

NLM0011和 NLM0010是NFC無線配置IC，具有可配置PWM輸出，主要用于LED應用。它們直接利用PWM信號來控制模擬驅動IC，從而實現經濟高效的NFC編程。與基于微控制器的解決方案相比，具有明顯優勢，可降低BOM成本。

NLM0011

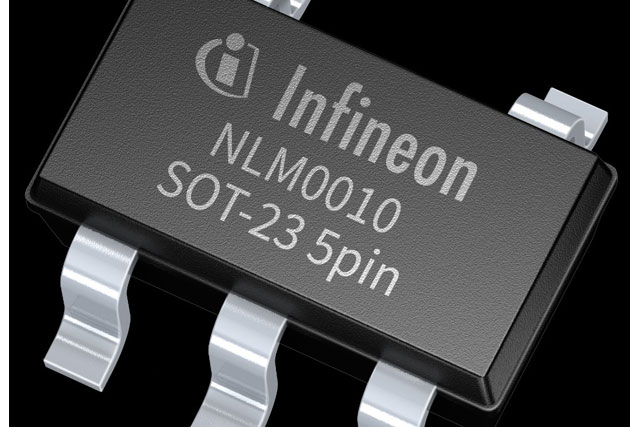

NLM0010

這兩款器件都支持無源模式和有源模式兩種運行模式。在無源模式下，LED驅動器模塊不通電，通過NFC接口對PWM相關數據進行無線配置。在有源模式下，一旦VCC 電源通電，它就會根據儲存的參數產生PWM輸出。然后利用外部R/C濾波器，將PWM信號轉換為所需的直流電壓，用于控制LED驅動器的電流輸出。

NLM0011的另一個亮點在于它擁有恒定流明輸出(constant lumen output，CLO)功能，該功能通過自動調節LED電流，來適應LED燈珠的老化特性，進而補償LED模塊光通量的下降(老化效應)。利用集成的運行時間計數器(OTC)和CLO表中存儲的LED燈珠退化曲線，NLM0011可自動調整PWM的占空比，從而對LED燈珠退化進行補償。

它們完美匹配主流的模擬驅動IC，無需另外開發軟件，就能輕松兼容現有設計，取代“插入式電阻”的電流配置方式。這些器件還具備非易失性存儲器(NVM)，可存儲UID(唯一標識數據)和20字節用戶數據。

該解決方案與現有模擬LED驅動器設計以及模塊驅動器接口特別興趣小組(MD-SIG)的NFC編程規范相兼容。除了LED電源應用，NFC-PWM系列還可用于電機控制和SMPS等應用。
